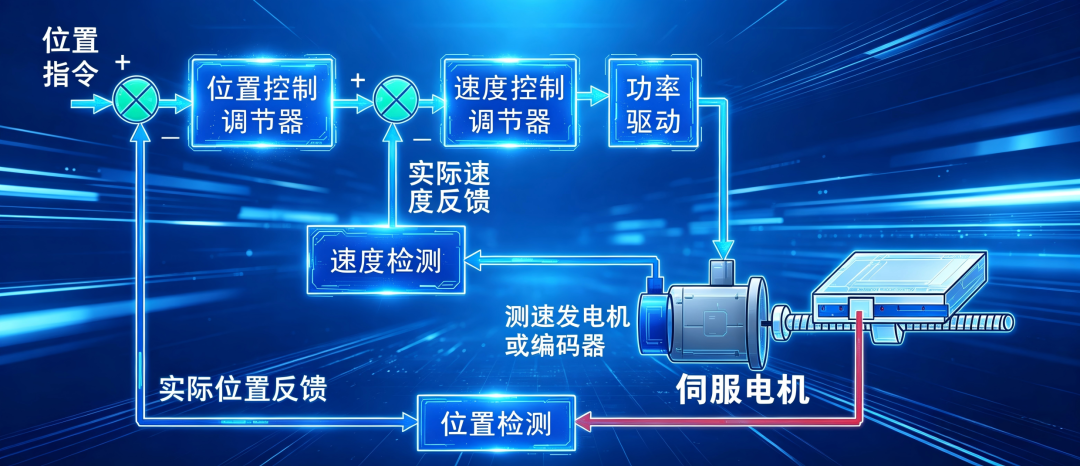

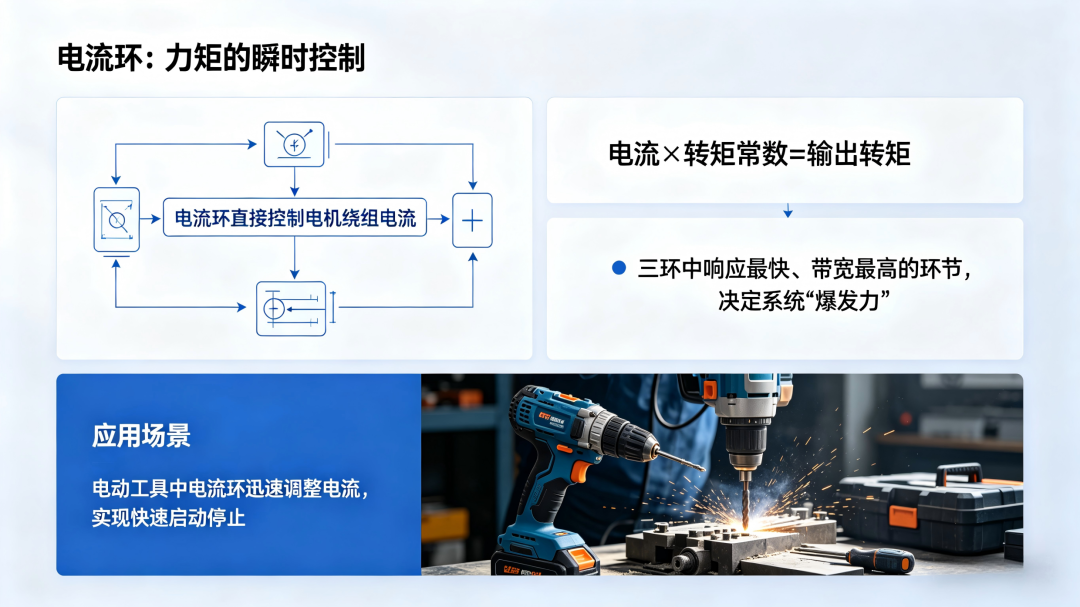

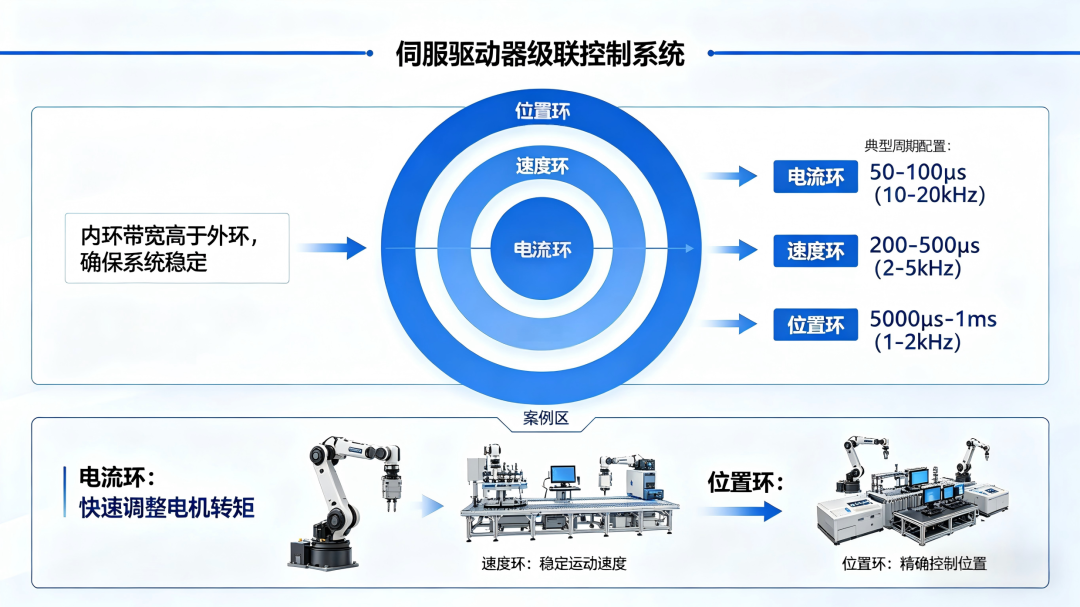

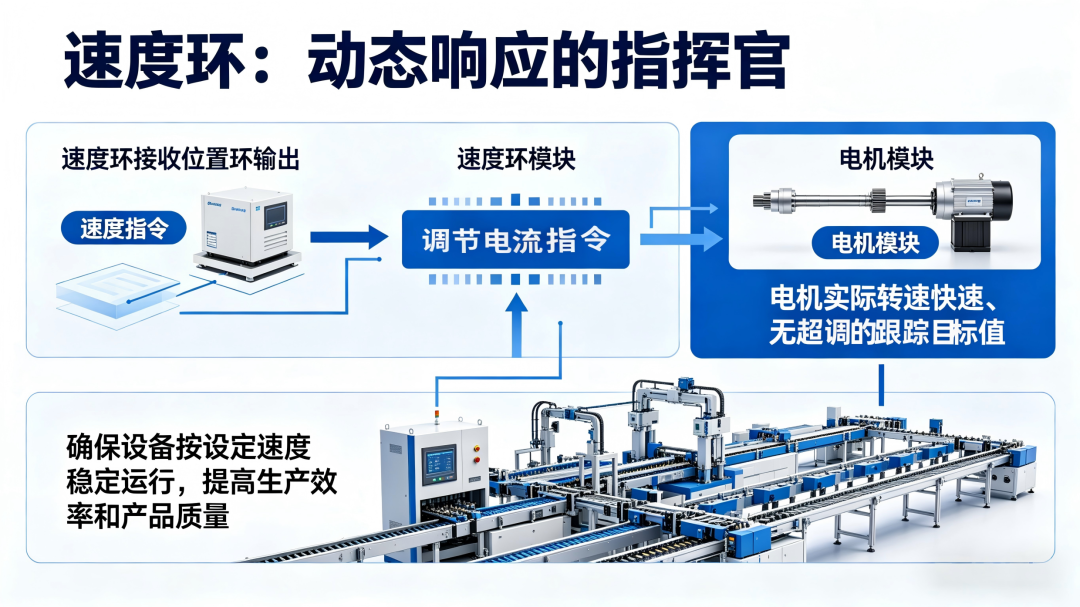

伺服驱动器的控制核心是一个级联控制系统，三个环路从内到外依次嵌套，分别为电流环、速度环和位置环。内环的带宽必须高于外环，否则系统会不稳定。典型的周期配置为：电流环50 - 100μs（10 - 20kHz），速度环200 - 500μs（2 - 5kHz），位置环500μs - 1ms（1 - 2kHz）。这种配置确保了系统的稳定性和高效性，使得每个环路能够在其合适的时间尺度内发挥作用。例如，在高速运动的工业机器人中，电流环的快速响应可以及时调整电机的转矩输出，速度环则能稳定机器人的运动速度，位置环则精确控制机器人的位置，从而实现复杂的动作任务。电流环直接控制电机绕组电流，因为电流×转矩常数 = 输出转矩，所以它是三环中响应最快、带宽最高的环节，决定了系统的“爆发力”。在一些需要快速启动和停止的设备中，如电动工具，电流环能够迅速调整电机的电流，使工具快速达到所需的转矩，实现高效的工作。现代伺服采用磁场定向控制（FOC），其核心优势是将复杂的交流电机控制转化为类似直流电机的简单控制，即Id控制励磁，Iq控制转矩。这种控制方式使得电机的控制更加精确和高效，能够更好地满足不同应用场景的需求。比例增益Kpi决定响应速度，但过高会导致电流振荡；积分增益Kii用于消除稳态误差，过高则会引起超调；低通滤波器用于抑制PWM开关噪声，截止频率通常为5 - 10kHz。当电流环出现振荡时，通常表现为高频啸叫（>1kHz），可能的原因包括电流传感器噪声过大、PWM死区时间设置不当、电机电缆过长导致反射电压等。例如，在实际调试中，如果发现电机出现高频啸叫，就需要检查这些可能的原因，并进行相应的调整。速度环接收位置环输出的速度指令，通过调节电流指令，使电机实际转速快速、无超调地跟踪目标值。在工业生产线上，速度环能够确保设备按照设定的速度稳定运行，提高生产效率和产品质量。速度环通常采用PI控制器和滤波器架构，以实现对电机转速的精确控制。PI控制器能够根据速度误差进行比例和积分调节，滤波器则可以过滤掉干扰信号，提高系统的稳定性。速度环带宽定义为能够无衰减跟踪正弦速度指令的最高频率。带宽与刚度的关系为Kv = J×ωbw，其中Kv为速度环增益，J为负载惯量，ωbw为带宽。当速度环带宽接近机械系统的固有频率时，会引发共振，典型表现为特定速度区间的异常振动、啸叫声随速度变化、定位完成后的持续抖动等。为了解决这些问题，可以采用陷波滤波器在谐振频率点深度衰减，或者使用低通滤波器降低速度环带宽，牺牲响应性换取稳定性，还可以通过惯量辨识与自适应控制实时调整增益匹配负载变化。例如，在一台数控机床中，如果速度环带宽设置不当，可能会导致机床在某些速度下出现振动，影响加工精度，此时就需要采取相应的措施来解决共振问题。位置环根据应用场景提供多种控制策略，以满足不同的需求。例如，在一些需要高精度定位的场合，可以采用绝对位置控制模式；而在一些对定位精度要求不是很高，但需要快速响应的场合，可以采用相对位置控制模式。位置环增益Kp（单位：1/s）直接决定系统的刚性。位置跟随误差 = Kp×速度指令。例如，当Kp = 50Hz，运行速度1000rpm（约104.7rad/s）时，理论跟随误差 = 104.7/50 = 2.09rad。通过合理设置位置环增益，可以提高系统的定位精度和响应速度。电机三环控制采用级联分层结构，三环通过“外环输出→内环给定”的单向指令传递紧密耦合。最内层的电流环以微秒级响应精确调控转矩，输出作为速度环的给定；中间的速度环以毫秒级响应稳定转速，并叠加前馈补偿提升动态性能；最外层的位置环以数十毫秒级响应实现精确定位，其输出即为速度环设定值。在实际应用中，三环的协同工作确保了电机能够精确地执行各种任务。例如，在一个自动化仓库的搬运机器人中，位置环根据目标位置输出速度指令，速度环根据速度指令调节电流指令，电流环则精确控制电机的转矩，从而使机器人能够准确地到达指定位置。在调试三环控制系统时，必须严格按“电流→速度→位置”的顺序进行，确保内环稳定是外环性能的前提。对于电流环，通常驱动器会基于电机绕组参数等信息自动计算并设定理想的增益，一般无需用户手动调整。速度环增益影响系统的动态响应，积分时间常数有助于提升抗干扰能力并消除稳态误差，当负载惯量较大时，需适当增加速度环积分时间常数，以避免机械系统发生谐振。位置环增益设置不当可能导致过冲或跟随误差过大，在多级机械传动系统中，位置环增益常受限于最低固有频率的机械环节。为了简化调试过程，一些驱动器提供了一键自动优化功能，可自动调整速度环和位置环的控制器参数，提升系统性能。在实际调试中，工程师需要根据具体的应用场景和设备特性，对三环控制参数进行精细调整，以达到最佳的控制效果。
